工作原理

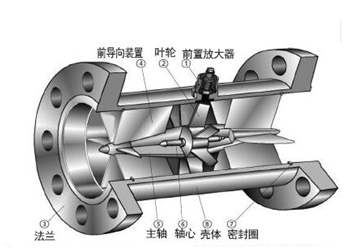

1、如圖所示為渦輪流量計結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

2、渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。

（1）實用流量方程

qv=f/k

qm=qvP

式中

qv、qm...分別為體積流量，m3/S，質量流量，Kg/s；

F...流量計輸出信號的頻率，Hz；

K...流量計的儀表系數p/m3

產品特點

1、高精確度，一般可達±1%R，±0.5%R，高精度型可達±0.2%R

2、重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計。

3、輸出脈沖頻率信號，適于總量計量及計算機連接，無零點漂移，抗干擾能力強。

4、可獲得很高的頻率信號（3～4kHz），信號分辨力強。

5、范圍度寬，中小口徑可達1:20，小口徑為1:10。

6、結構緊湊輕巧，安裝維護方便，流通能力大。

7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。

8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。

9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

DN4

0.04～0.25

0.04～0.4

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25、40

DN6

0.1～0.6

0.06～0.6

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25、40

DN10

0.2～1.2

0.15～1.5

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

12、16、25、40

DN15

0.6～6

0.4～8

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25、40

DN20

0.8～8

0.45～9

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25、40

DN25

1～10

0.5～10

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25、40

DN32

1.5～15

0.8～15

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25、40

DN40

2～20

1～20

螺紋安裝、6.3Mpa

法蘭安裝、2.5MPa

4.0、6.3、12、16、25、40

DN50

4～40

2～40

法蘭安裝、2.5Mpa

螺紋連接、6.3MPa

4.0、6.3、12、16、25、40

DN65

7～70

4～70

法蘭安裝、1.6Mpa

4.0、6.3、12、16、25、40

DN80

10～100

5～100

法蘭安裝、1.6Mpa

4.0、6.3、12、16、25、40

DN100

20～200

10～200

法蘭安裝、1.6Mpa

4.0、6.3、12、16、25、40

DN125

25～250

13～250

法蘭安裝、1.6Mpa

2.5、4.0、6.3、12、16、40

DN150

30～300

15～300

法蘭安裝、1.6Mpa

2.5、4.0、6.3、12、16、40

DN200

80～800

40～800

法蘭安裝、1.6Mpa

2.5、4.0、6.3、12、16、40

儀表型號

LWGY-

LWGB-

LWY-

信號輸出

脈沖

4-20mA

4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

24VDC±15%

精度等級

1.0～0.5級

1.0～0.5級

1.0～0.5級

測量范圍

標準量程

標準量程

標準量程或擴展量程

顯示器

無

無

有

通訊接口

無

無

可選RS485

通訊協議

無

無

Moubus HART

儀表材質

不銹鋼

不銹鋼

不銹鋼

防爆等級

無

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP60

IP65

IP65

整機功耗

< 1W

< 1W

< 1W

儀表通經

DN4～DN200

DN4～DN200

DN4～DN200

介質溫度

-20℃～120℃

-20℃～120℃

-20℃～120℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃
